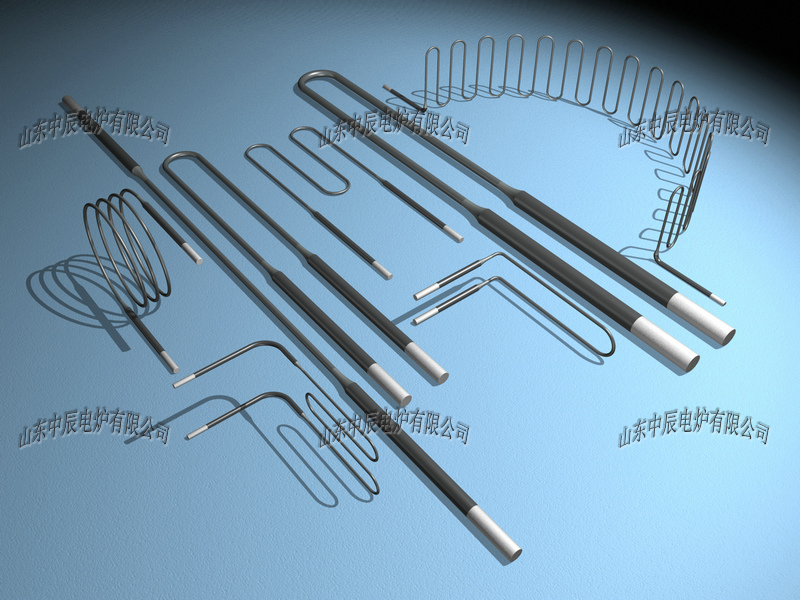

一般硅鉬棒會使用在1400度以上的高溫箱式、臺車式、馬弗電阻爐、升降式等電加熱爐中，
關于中辰硅鉬棒在升溫使用過程中出現的物理性質：
|
密度-g/cm3 |
室溫彎曲強度-MPa |
硬度-GPa |
壓縮強度-MPa |
吸水率-% |
熱伸長率-% |
|
7.0±0.1 |
360 |
10.5 |
＞1500 |
≤0.2% |
4 |
化學性質：
在高溫抗氧化性：高溫氧化氣氛下，元件的表面生成一層致密的石英 (SiO2) 保護層以防止MoSi2繼續氧化。當元件溫度大于1700℃, 熔點為 1710℃的SiO2熔融， 由于表面張力的作用，SiO2熔聚成滴，而失去保護作用。元件在氧化氣氛下，再繼續使用時，SiO2保護層重新生成。
必須指出的是，硅化鉬電熱元件不宜在400-700℃范圍內長期使用，否則元件會因低溫的強烈氧化作用而粉化。
對于不同氣氛對加熱 元件使用溫度的影響
|
氣 氛 Atmosphere |
1700℃ |
1800℃ |
1850℃ |
1900℃ |
|
空 氣 Air |
1700 |
1800 |
1830 |
1850 |
|
N2 Nitrogen |
1600 |
1700 |
1700 |
1700 |
|
He Ar Ne Argon, Helium |
1600 |
1700 |
1700 |
1700 |
|
干H2（露點）-80℃ Dry Hydrogen (dew point) |
1150 |
1150 |
1150 |
1150 |
|
濕H2（露點）-20℃ Wet Hydrogen (dew point) |
1450 |
1450 |
1450 |
1450 |
|
混合氣體(e.g. 10% CO2, 50% CO, 15%H2) |
1600 |
1700 |
1700 |
1700 |
|
混合氣體(e.g. 40% CO2, 20% CO) |
1400 |
1450 |
1450 |
1450 |
|
裂解和部分燃燒的氨（8%H2） Cracked and partially burnt ammonia |
1400 |
1450 |
1450 |
1450 |
??? 備案號：魯ICP備2021043481號-1
魯公網安備37172602000147號
